10D K系列

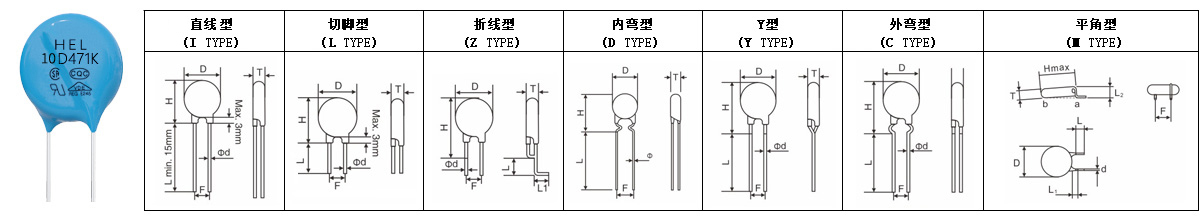

 產品尺寸

單位Unit：mm

系列 Series	壓敏電壓 Varistor Voltage	厚度 Tmax
10D	18V ~ 39V	4.5
	47V ~ 68V	5.0
	82V ~ 150V	4.5
	180V ~ 270V	5.0
	330V ~ 390V	5.5
	430V ~ 560V	6.0
	620V ~ 780V	7.0
	820V ~ 1200V	8.2
	1300V ~ 1500V	9.3
	1600V ~ 1800V	11.0

注：如果腳型為外彎等非直線型，則通常Hmax=17mm

 產品電性能

型號規格	壓敏電壓	最大允許使用電壓		最大限制電壓	通流容量		靜態功率	能量耐量	靜態電容量（參考值）	下載
型號規格	V1mA (V)	AC (V)	DC (V)	V25A (V)	Imax (8/20μs) (A)	In(15次) (8/20μs) （A）	（W）	(10/1000μs)（J）	1kHz (PF)	下載

HEL 10D180K	18（16～20）	11	14	·38	500	—	0.05	2.8	6500	下載
HEL 10D220K	22（20～24）	14	18	·43	500	—	0.05	3.5	5000	下載
HEL 10D270K	27（24～30）	17	22	·53	500	—	0.05	4.2	4200	下載
HEL 10D330K	33（30～36）	20	26	·65	500	—	0.05	5.2	3700	下載
HEL 10D390K	39（35～43）	25	31	·77	500	—	0.05	6.2	3300	下載
HEL 10D470K	47（42～52）	30	38	·93	500	—	0.05	7.4	2900	下載
HEL 10D560K	56（50～62）	35	45	·110	500	—	0.05	8.8	2500	下載
HEL 10D680K	68（61～75）	40	56	·135	500	—	0.05	11	2100	下載
HEL 10D820K	82（74～90）	50	65	135	2500	1,500	0.4	13	1700	下載
HEL 10D101K	100（90～110）	60	85	165	2500	1,500	0.4	16	1500	下載
HEL 10D121K	120（108～132）	75	100	200	2500	1,500	0.4	19	1300	下載
HEL 10D151K	150（135～165）	95	125	250	2500	1,500	0.4	24	1000	下載
HEL 10D181K	180（162～198）	115	150	300	2500	1,500	0.4	28	770	下載
HEL 10D201K	200（180～220）	130	170	340	2500	1,500	0.4	32	560	下載
HEL 10D221K	220（198～242）	140	180	360	2500	1,500	0.4	35	440	下載
HEL 10D241K	240（216～264）	150	200	395	2500	1,500	0.4	38	410	下載
HEL 10D271K	270（243～297）	175	225	455	2500	1,500	0.4	43	380	下載
HEL 10D301K	300（270～330）	195	250	505	2500	1,500	0.4	47	340	下載
HEL 10D331K	330（297～363）	210	275	550	2500	1,500	0.4	52	330	下載
HEL 10D361K	360（324～396）	230	300	595	2500	1,500	0.4	57	310	下載
HEL 10D391K	390（351～429）	250	320	650	2500	1,500	0.4	61	290	下載
HEL 10D431K	430（387～473）	275	350	710	2500	1,500	0.4	68	270	下載
HEL 10D471K	470（423～517）	300	385	775	2500	1,500	0.4	74	240	下載
HEL 10D511K	510（459～561）	320	418	842	2500	1,500	0.4	74	230	下載
HEL 10D561K	560（504～616）	350	460	920	2500	1,500	0.4	74	230	下載
HEL 10D621K	620（558～682）	385	505	1,025	2500	1,500	0.4	74	190	下載
HEL 10D681K	680（612～748）	420	560	1,120	2500	1,500	0.4	74	170	下載
HEL 10D751K	750（675～825）	460	615	1,240	2500	1,500	0.4	75	160	下載
HEL 10D781K	780（702～858）	485	640	1,290	2500	1,500	0.4	78	160	下載
HEL 10D821K	820（738～902）	510	670	1,355	2500	1,500	0.4	85	160	下載
HEL 10D911K	910（819～1001）	550	745	1,500	2500	1,500	0.4	93	150	下載
HEL 10D951K	950（855～1045）	580	780	1,570	2500	1,500	0.4	97	130	下載
HEL 10D102K	1000（900～1100）	625	825	1,650	2500	1,500	0.4	102	120	下載
HEL 10D112K	1100（990～1210）	680	895	1,815	2500	1,500	0.4	115	110	下載
HEL 10D152K	1500（1350～1650）	900	1220	2,475	2500	1,500	0.4	155	100	下載
HEL 10D182K	1800（1620～1980）	1000	1465	2,970	2500	1,500	0.4	185	80	下載

·180至680最大限制電壓測試電流是5A.

 浪涌電流沖擊級別

產品級別 Product Level		K 普通型 Coventional Version		KJ 加強型 Enhanced Version		KH 超強型 Super Enhanced Version		KX 訂制型 Custom made Version
規格? Part No.	壓敏電壓 V1mA(V)	1次脈沖最大電流 Withstanding Surge Current (Imax) (A)	電流沖擊（In) Impulse Current 15 times 8/20μs (A)	1次脈沖最大電流 Withstanding Surge Current (Imax) (A)	電流沖擊（In) Impulse Current 15 times 8/20μs (A)	1次脈沖最大電流 Withstanding Surge Current (Imax) (A)	電壓沖擊 40次 Impulse Voltage 40 times (1.2/50μs) (V)	超出左邊欄的脈沖標準的特殊規格 Super High Energy
5D	82～750	400	150	800	250	800	1000	舉例1 Example　 14D滿足20D的脈沖性能要求 14D instead of 20D 舉例2 Example HEL14D561KX能達到 6KV/3KA 100次 HEL14D561KX reach 6KV/3KA 100 times?
7D	82～820	1200	500	1750	1000	1750	2000
10D	82～1800	2500	1500	3500	1500	3500	4000
14D	82～1800	4500	3000	6000	3000	6000	6000
20D	82～1800	6500	3000	10000	5000	10000	10000
5D	18～68	100	—	250	150	—	—
7D	18～68	250	—	500	250	—	—
10D	18～68	500	—	1000	500	—	—
14D	18～68	1000	—	2000	1000	—	—
20D	18～68	2000	—	3000	1000	—	—
符合國際、國家的標準編號 In accordance with International and National Standards		IEC61051-1????? ??? GB/T10193 IEC61051-2????? ??? GB/T10194 IEC61051-2-2?????? GB/T10195 CSA-C22.2 UL1449?		包含左欄,并增加以下標準:Include the left column, and add the following:??? IEC60950-1:2005/Annex Q??? GB4943.1-2011?? GB8898-2011??? UL1449?		包含左欄,并增加以下標準:Include the left column, and add the following:??? IEC61000-4-5?? GB/T17626.5??? IEC61643-331?? GB/T18802.331

備注：上表KH超強型“電壓沖擊”40次僅適用于壓敏電壓430V及其以上規格的產品。

Remark: the Impluse voltage testing standards(1.2/50μs) with 40 times are only applicable to the products which with the varistor voltage more than 430V.

 安規認證及相應型號

型號規格	5D	7D
180
220
270
330
390
470
560
680
820
101
121
151
181
201
221
241
271
301
331
361
391
431
471
511
561
621
681
751	——
781
821
911	——	——
951
102
112
152	——	——
182	——	——

備注：
CQC（GB/T10193，GB/T10194).
UL1449(VZCA2/UL,VZCA8/C-UL), 105℃，125℃，130℃.
VDE（IEC61051-1，-2，-2-2).
CSA（C22.2 No.269.5-17）.
Q1 = CQC(GB4943.1，GB8898).
Q2 = VDE(IEC60950-1 Annex.Q).
上述認證規格可能會變更，如有需要請及時向品管部索取最新版本。

 降額曲線圖和伏安特性圖

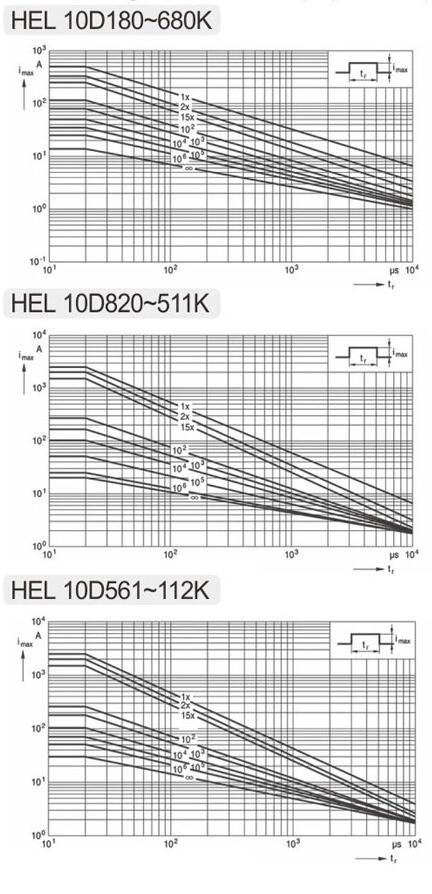

降額曲線圖 Derating Curves

橫軸是沖擊時間即浪涌波型寬度，縱軸是沖擊電流峰值，

線上的數字是沖擊次數；

Maximum surge current imax = f(tr,pulse train)

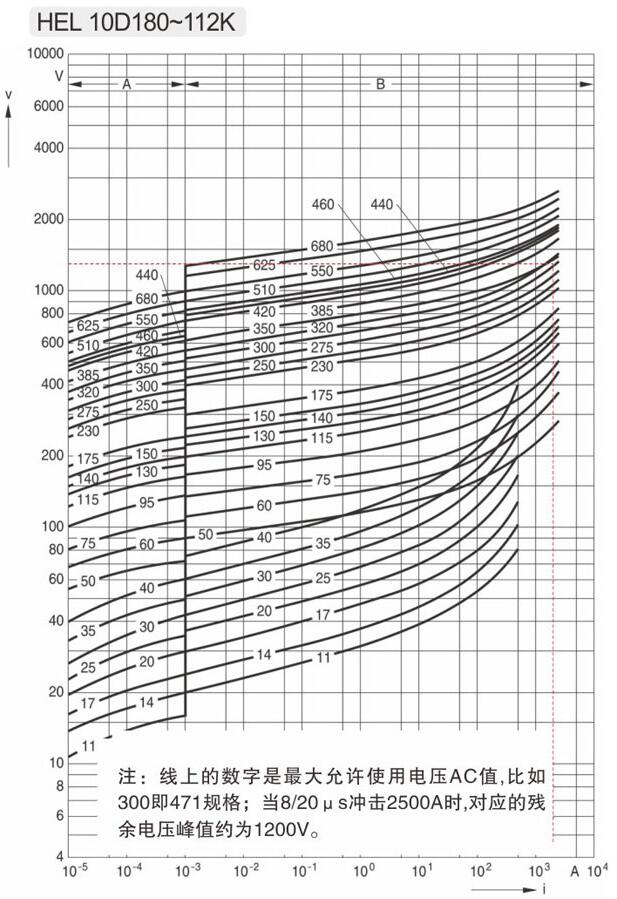

伏安特性圖 v/i characteristics

A區是泄漏電流區， A=Leakage current,

B區是沖擊電流與限制電壓對應區

B = Protection level for worst-case varistor tolerances
